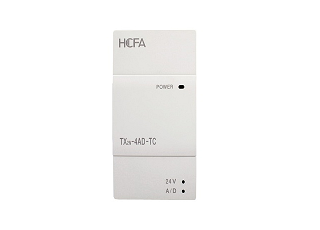

TX2N-4AD-TC
TX2N-4AD-TC, Termokupl sensörlerinin (Tip K veya J) girişi için kullanılır.
TX2N-4AD-TC, Termokupl sensörlerinin (Tip K veya J) girişi için kullanılır.
1. Termokupl sensörleri (K veya J Tipi)
2. 4 kanal girişi
3. C veya F ölçülen birimler olarak kullanılabilir
4. Doğru Çözünürlük Oranı: 0,4 C veya 0,72 F (F tipi) 0,3 C veya 0,54 F (J tipi)
ITEM | Santigrat (° C) | Fahrenheit (° F) | ||
Giriş sinyali | Termokupl: Tip K veya J (her biri her kanal için kullanılabilir), 4 kanal, JIS C 1602-1995 | |||
Anma sıcaklık aralığı |
K yazın | -100 ° C ile + 1.200 ° C | K yazın | -148 ° F ile + 2.192 ° F |
J yazın | -100 ° C ile + 600 ° C | J yazın | -148 ° F ile + 1.112 ° F | |
Dijital çıktı | K yazın | -1.000 – +12.000 | K yazın | -1480 ile +21.920 arası |
J yazın | -1.000 – +6.000 | J yazın | -1480 ile +11.120 arası | |
çözüm | K yazın | 0.4 ° C | K yazın | 0,72 ° F |
J yazın | 0.3 ° C | J yazın | 0,54 ° F | |
Toplam doğruluk | ± (% 0,5 tam ölçek + 1 ° C) | |||
A / D dönüştürme süresi | (240ms ±% 2) × 4 kanal (kullanılmayan kanallar dönüştürülmez) | |||
İzolasyon yöntemi | Analog ve dijital devreler arasında foto-kuplör izolasyonu. Analog kanallar arasında izolasyon yok |
|||
Güç kaynağı | DC5V 30mA (Ana üniteden sağlanan dahili güç) DC24V ±% 10 50mA (Harici güç sağlanır) |
|||
İşgal edilen noktalar | Bloklar 8 giriş veya çıkış noktasını işgal eder (giriş veya çıkış olabilir) | |||
Uygulanabilir PLC | LX1N , TX1N , TX2N , TX3U | |||
Ağırlık | 0,3 kg |
